•

    <sub id="ch3pe"><p id="ch3pe"><li id="ch3pe"></li></p></sub>
      <style id="ch3pe"></style>


        2.
国产精品久久久久鬼色,一面膜上边一面膜下边视频,特级做a爰片毛片免费看无码,亚洲最大福利视频网,欧美人与动牲猛交A欧美精品
,伊人色综合久久天天,国产成人精品2021欧美日韩,精品久久久无码中文字幕






















			軸承鋼球-不銹鋼鋼球制造-鋼球廠家-鋼珠-鋼球批發






















				新聞中心



















        鋼球高溫退火：原理與作用解析



			2026-03-31
			超級管理員
			閱讀 28





        鋼球高溫退火：原理與作用解析
                在鋼球制造全流程中，高溫退火是決定產品力學性能與加工穩定性的核心熱處理工序，其科學的工作機理的精準的工藝控制，直接影響鋼球的硬度、韌性、表面質量及后續加工適配性。不同于傳統退火工藝的粗放式操作，2026年行業主流的高溫退火技術，依托熱力學原理與精密溫控技術，實現了鋼球內部組織的精準調控，解決了傳統工藝中鋼球易開裂、硬度不均、加工困難等痛點。本文立足當前鋼球制造技術前沿，通俗解析高溫退火的工作機理，全面闡述其核心作用，兼顧專業性與可讀性，為行業從業者提供實用參考，同時客觀呈現當前工藝的技術升級與應用優勢。

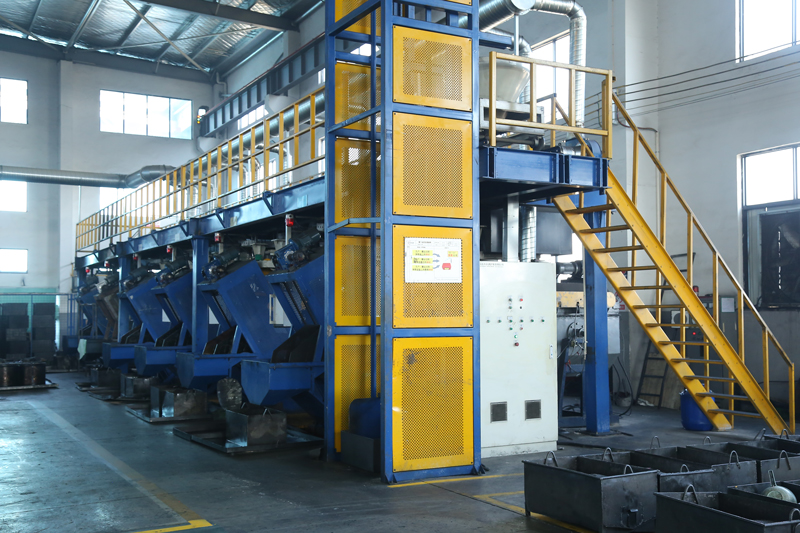

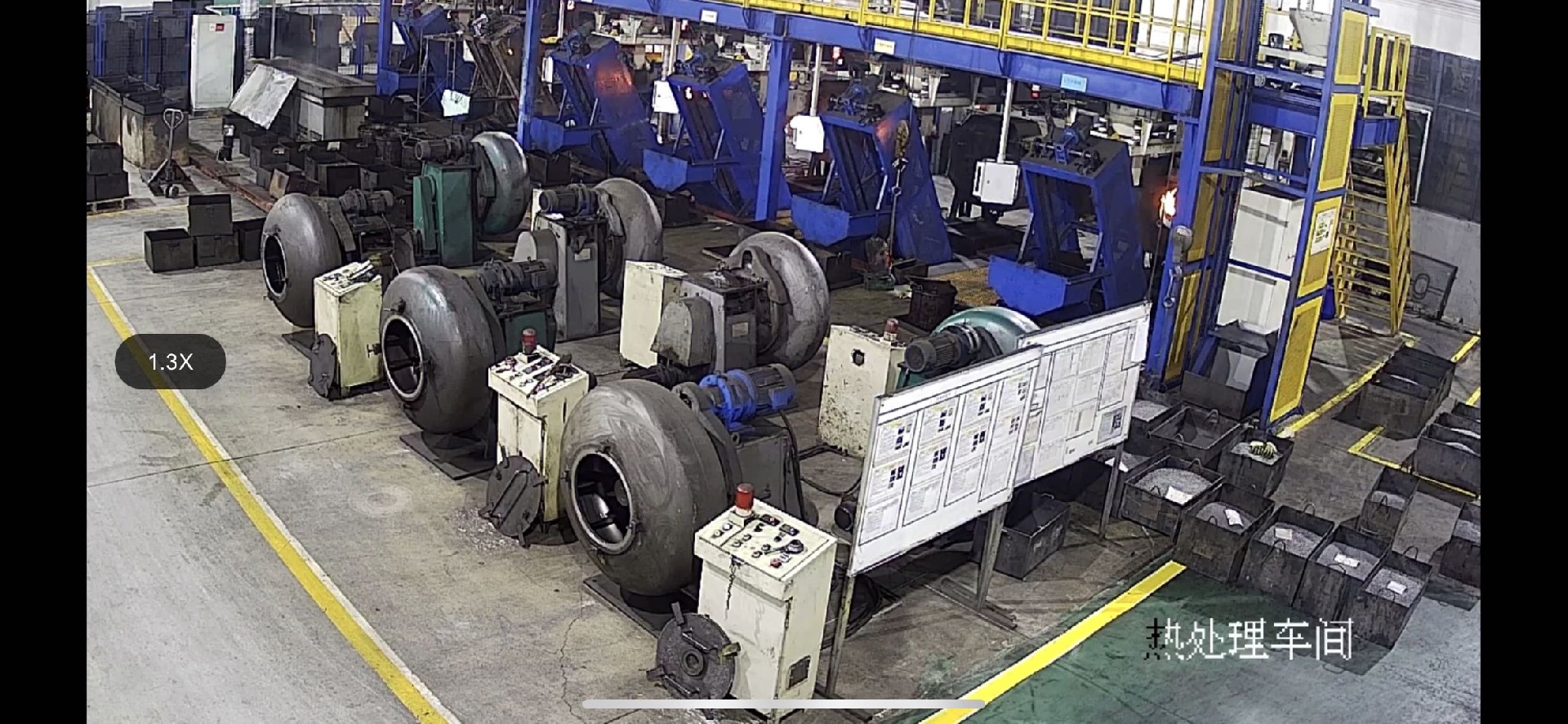

                鋼球高溫退火的工作機理，核心是“通過精準控溫與保溫，引導鋼球內部原子擴散與組織重構，實現內應力釋放與性能優化”，全程遵循熱力學規律，可分為三個有序銜接的階段，術語通俗化解讀，避免邏輯混雜。第一階段為升溫階段，將經冷鐓、精磨后的鋼球送入可控氣氛退火爐，以5-15℃/s的速率勻速升溫至700-850℃（根據鋼種調整，如GCr15軸承鋼適配780℃左右），此溫度區間高于鋼的Ac1臨界點，促使鋼球內部的層片狀珠光體逐步轉變為均勻的奧氏體組織，為后續組織重構奠定基礎。
        第二階段為保溫階段，將溫度穩定在設定區間，保溫時間根據鋼球直徑調整（0.3mm-80mm鋼球對應保溫30分鐘至4小時），核心作用是讓鋼球內部原子獲得充足能量，實現充分擴散，打破冷加工過程中形成的錯位結構，消除加工內應力，同時使鋼中碳化物逐步球化、均勻分布，避免后續加工中出現應力集中開裂問題。第三階段為緩冷階段，以不超過30℃/小時的速率緩慢降溫，使奧氏體組織逐步轉變為穩定的鐵素體與球狀珠光體，防止快速冷卻導致的組織細化不均、表面氧化等缺陷，確保鋼球內部組織均勻、性能穩定。
                 高溫退火的核心作用體現在四個方面，覆蓋鋼球制造全流程與后續應用場景：一是釋放內應力，消除冷鐓、精磨過程中產生的殘余應力，降低鋼球后續加工中的變形、開裂概率，提升產品合格率；二是優化內部組織，使碳化物球化均勻，細化晶粒，平衡鋼球的硬度與韌性，避免過硬易脆、過軟易磨損的問題；三是改善加工性能，降低鋼球硬度，便于后續拋光、研磨等工序，減少刀具損耗，提升加工效率；四是提升表面質量，通過可控氣氛保護，避免鋼球表面氧化、產生黑色塊瓣，同時去除表面殘留的切削液與油污，為后續表面處理奠定基礎。目前，該工藝已廣泛應用于201、440C等各類鋼球制造，成為高端鋼球實現精密性能的核心支撐。
